Расстояние между складскими стеллажами — нормативы проходов складских помещений

Планировка склада: стандарты и правила размещения стеллажей

Складское помещение требует тщательной планировки и разработки схемы обустройства, расположения стеллажного оборудования. Именно от соблюдения стандартизации расстояния между стеллажами зависят логистика склада, максимальная загрузка конструкций, безопасность их эксплуатации.

В статье расскажем, как планировать складской объект, какие стандарты и требования существуют для расстояния между конструкциями и так далее.

Важность стандартизации расстояния между стеллажными конструкциями

Существуют разные схемы устройства стеллажей. Вне зависимости от выбора каждая схема должна обеспечивать максимальную загруженность и безопасную работу обслуживающего персонала, погрузочно-разгрузочной техники.

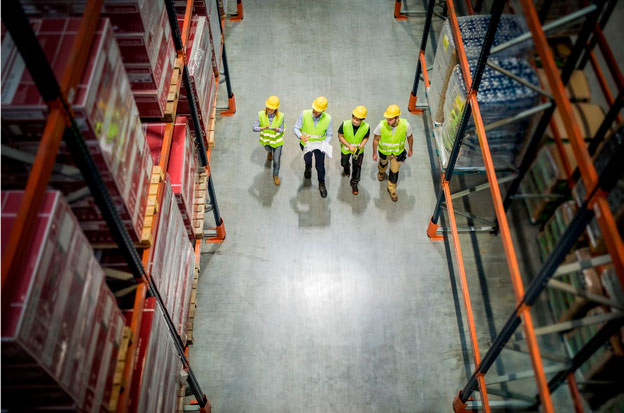

Между конструкциями должно быть достаточно места, чтобы сотрудники и спецтехника могли работать, не мешая друг другу. То есть персонал должен свободно расходиться с погрузочными машинами, подъемными механизмами, установленными в проходах.

Требование к широким дорожкам продиктовано не только безопасной эксплуатацией объекта, но и обеспечением рациональности труда работников. Производительность работы возрастает, а рабочее время сокращается, когда погрузочно-разгрузочные процессы проходят без заминок: технике достаточно места для проезда и разворота, а персонал имеет быстрый доступ к стеллажам.

Основные схемы расстановки конструкций

Выбор принципа расстановки будет зависеть от полезной площади, товарооборота, загруженности объекта.

Основные правила планировки складского помещения

За планирование склада отвечает кладовщик. Но с увеличением объема товаров, необходимостью расширения рабочей площади возникают новые проблемы. Поэтому перед расстановкой стеллажного оборудования составляют план, который позволяет правильно определить ширину прохода между металлическими конструкциями.

Порядок проектирования:

1. Определяют, сколько нужно свободного пространства.
2. Разрабатывают план с указанием точек погрузки и разгрузки товаров.
3. Определяют количество технологических зон.
4. Изучают, какие нормативы предъявляются к складскому оборудованию.
5. Выбирают стеллажи, которые будут соответствовать назначению, размерам, конфигурации объекта, его загруженности.
6. Рассчитывают количество сотрудников объекта.
7. Разрабатывают несколько вариантов проекта.

Когда каждый пункт проработан, начинают составлять план расстановки оборудования, рассчитывают расстояние между конструкциями.

Что размещают между штабелями

Транспортные линии и просветы между штабелями должны оставаться свободными. Запрещено в этих местах оставлять товар, даже если требуется его временное хранение.

Нормативы, которые регулируют размещение стеллажей с односторонней загрузкой, указаны в ГОСТ 55525:

• Широкопроходные коридоры: Ширина от 2500 до 3700 мм. Это расстояние позволяет транспорту разворачиваться на 90 градусов.
• Узкопроходные коридоры: Ширина от 1500 до 1900 мм. Узкий коридор не позволит технике развернуться (для разворота используется транспортный проезд).

В архивах (для хранения документов, книг) устанавливают сборно-разборные металлоконструкции с вместительными полками, которые обеспечивают свободный доступ к документации.

Требования к главному транспортному проезду

Стеллажи ежедневно заполняются и разгружаются разными видами товаров. Для повышения производительности нужно создать оптимальную производственную среду.

• Стандартная ширина между сборными металлоконструкциями — не менее 800 мм (хватит для беспрепятственного перемещения работников).
• Минимальная ширина проезда должна быть не меньше размера въездных ворот.
• Главный проезд должен размещаться с противоположной стороны к складскому входу.

Как рассчитывают расстояние (AST) для паллетных стеллажей

Аббревиатура AST расшифровывается как «ширина прохода под углом 90 градусов». Чтобы рассчитать это расстояние, придерживаются требований:

1. Ширина проема для каждого помещения рассчитывается отдельно (из-за разной площади, техники и типа грузов нельзя пользоваться стандартными значениями).
2. Ширина проема должна быть такой, чтобы загруженная паллетами техника могла сделать поворот на 90 градусов (стать в позицию для штабелирования).

Следует учитывать, что AST — это не просто промежуток между системами хранения, а диаметр круга, который может описать погрузочная техника. Величину AST указывают в технических характеристиках погрузочного транспорта.

Стандартные нормативы ширины рабочих проемов

При хранении товаров штабелями учитывают следующие условия:

• Промежуток между штабелями и ограждениями — от 800 мм.
• Через каждые 10 штабелей должен быть оборудован смотровой проход — 1000 мм.
• Размер проема напротив входа в помещение — от 1000 мм.
• Если ширина склада более 10 000 мм (10 м), центральный проем (между системами) должен равняться не менее 2500 мм.
• Промежуток между стенами объекта и стеллажными секциями — 200 мм (если товары нельзя хранить рядом с отопительным оборудованием — 1000 мм).

Если в стеллажах предусмотрены выдвижные секции, расстояние увеличивают: ½ ширины полки + величина прохода.

Для стеллажей, используемых для штабелирования:

• Конструкции размещают друг от друга на расстоянии 750 мм.
• Между соседними металлоконструкциями должно быть не менее 1200 мм.
• От торца стеллажа до стены — не менее 450 мм.

Для паллетных стеллажей (по ГОСТ 16140):

• Ширина настила: 450–1350 мм.
• Расстояние между стеллажными конструкциями: от 900 до 2900 мм.

Для архивных систем (СН 426-82):

• Расстояние между стеллажами: 750 мм.
• Межсекционный просвет: 1200 мм.
• От торца до стены: 450 мм.

Влияние типа товара на размеры проходов

Соблюдение правил хранения позволяет исключить повреждение товаров.

• Автомобильные шины: Продольный проход — 1200 мм. Поперечные коридоры к выходам эвакуации — 4500 мм.
• Аккумуляторные батареи: Промежуток от стены с радиатором до стеллажа — 750 мм. Ширина прохода — от 1000 мм.

Требования пожарной безопасности

За пожарную безопасность на складе отвечает ГОСТ 16140. В соответствии с ним необходимо соблюдать условия:

• Расстояние от радиатора отопления, нагревательных приборов до стеллажа — от 700 мм.
• Промежуток от осветительных приборов, балок-перекрытий до стеллажей — 500 мм.
• Если площадь склада до 700 м², проход эвакуации должен быть не менее 1500 мм. Если площадь превышает 700 м², требуется дополнительный коридор к аварийному выходу.
• При хранении хлопковых, синтетических и шерстяных тканей расстояние между стеллажами — от 2000 мм, до осветительных приборов — от 1000 мм.
