Виды штабелеров: особенности и выбор характеристик для бизнеса

Для повышения эффективности работы на складе, снижения объема физических усилий сотрудников, рационального использования пространства используется специальная техника. В частности — штабелер. Оборудование помогает легко поднимать тяжелый груз, транспортировать и перемещать его на поддонах. В продаже есть модели для нестандартной или габаритной продукции. В статье рассмотрим подробнее, что такое штабелер, в каких сферах используется, из чего состоит, каких видов бывает.

Для чего нужен штабелер: сферы применения

Техника позволяет организовать хранение поддонов с продукцией, экономя полезную площадь на складе. Когда есть упорядоченная стеллажная система, сортировать и искать нужные товары проще. Оборудование используют на складах, в супермаркетах, транспортных терминалах, производствах, логистических комплексах. Штабелер хорошо справляется с такими задачами, как:

• Погрузка и разгрузка автомобилей. Важное условие: покрытие для перемещения техники должно быть ровным не менее полутора метров от края кузова. Мачта регулируется по высоте, что позволяет обслуживать небольшие фургоны и многотонные еврофуры.
• Перемещение товаров внутри склада. Штабелер удобно использовать в закрытых помещениях, он более маневренный, в отличие от вилочного погрузчика.
• Облегчение работы со стеллажами. Техника адаптирована под многоярусные системы, позволяет снимать, размещать грузы на поддонах, паллетах, в таре с помощью захвата вилами.

Некоторые модели штабелеров могут перемещать сразу 2 поддона, поднимать грузы на высоту до 3-х метров.

Основное назначение, для чего нужен штабелер – это разгрузка и погрузка машины и установка и снятие поддонов с товаром на стеллажи. Есть модели с длинной мачтой — 4,5–6 м, которые подходят для стеллажей, состоящих из 3–5 ярусов.

Устройство штабелера

Основные элементы техники: рама-опора, консоль с роликами, рулевые колеса. Изготавливаются механизмы из стального профиля, что обеспечивает способность выдерживать высокие динамические и статические нагрузки. Ролики и колеса выполняются из полиуретана на металлическом основании. Также в конструкцию входят:

• Рукоятка управления;
• Контроллер с индикаторами;
• Платформа с АКБ, электродвигателем хода и двигателем подъема;
• Мачта с вилами.

Разновидности штабелеров

Оборудование классифицируется по различным критериям: разновидность привода, стабилизирующей системы, способ загрузки (боковая, передняя), тип управления. Виды штабелеров по принципу работы:

• гидравлические;
• электрические (полностью самоходные);
• комбинированные (электроподъем от АКБ, а передвижение в ручную).

Учитываются и другие важные характеристики: высота подъема платформы с вилами, грузоподъемность, дополнительные функции. Рассмотрим, какие бывают штабелеры, подробнее.

Ручные штабелеры (они же гидравлические)

Устройства простые в использовании, не требуют специальных навыков от оператора. Обычно это небольшая по габаритам техника с грузоподъемностью 1,0–1,5 т, возможностью подъема на высоту до 3 метров.

Грузовая мачта может быть стационарной или телескопической. Ширина нерегулируемых вил составляет 680 и 550–580 мм, что подходит для работы с паллетами до 1200 мм в ширину.

Управляется техника вручную, поэтому скорость работы зависит от физических усилий оператора. Учитывайте, что такие штабелеры обладают небольшой производительностью, больше подходят для маленьких помещений и складов с небольшим грузооборотом. Предлагаем рассмотреть следующие модели:

• HS1016. Ручной штабелер с грузоподъемностью 1000 кг с высотой подъема 1,6 м. Радиус поворота составляет 1335 мм, в конструкции есть ножная педаль. Техника маневренная, может использоваться в магазинах с шириной проходов 2 метра и более. Отлично подходит для разгрузки и погрузки машин с высотой борта не более 1,4 м от пола.
• HS1516. Ручной штабелер с грузоподъемностью 1500 кг с высотой подъема 1,6 м. Является самым популярным вариантом за счет большей несущей способности относительно модели HS1016 и сравнительно небольшой цены.
• HS 1030. Модель с грузоподъемностью 1000 кг, высотой подъема до 3,0 м оснащенная телескопической мачтой, раздвижными вилами, ножной педалью, стояночным тормозом. Помогает оптимизировать работы на небольших складских хозяйствах, разгружать машины с большей погрузочной высотой и поднимать груз на стеллажи с высотой балки до 2,8 метра (учитывая свес поддона с вил на расстояние 200 мм).

Самоходные с электрическим приводом и электроподъемом

Если рассматривать, как выглядит штабелер такого типа, внешне он напоминает ручную разновидность. Технические характеристики также похожи. Различие состоит в установке электропривода на колесо и насоса на подъем, который приводит в движение вилы. Двигатель работает на аккумуляторах. Это хороший вариант для обслуживания просторных площадей и супермаркетов с большим товарооборотом. За смену техника поднимает до 200 поддонов, причем на высокой скорости. Максимальная высота подъема — до 6 м, номинальная грузоподъемность до 2,0 т.

В нашем каталоге можно выбрать и заказать на сайте, например, модель AX 1235H OXLIFT с высотой подъема 3500 мм и грузоподъемностью 1200 кг. Самоходный штабелер AX-1235 позволит быстро размещать груз весом до 1,2 т на высотных стеллажах (до 3,5 м). Предназначен для использования на таких объектах, как: складские помещения, крупные магазины, логистические центры и т.д. Оснащен многофункциональным контроллером Curtis американского производства. Имеет усиленную двойную мачту, которая выполнена из стали высокого качества. Оборудован системой электроподъема, что в разы сокращает время на поставленные задачи. Данная модель рекомендуется для выполнения работ в закрытых помещениях с твердым и ровным полом.

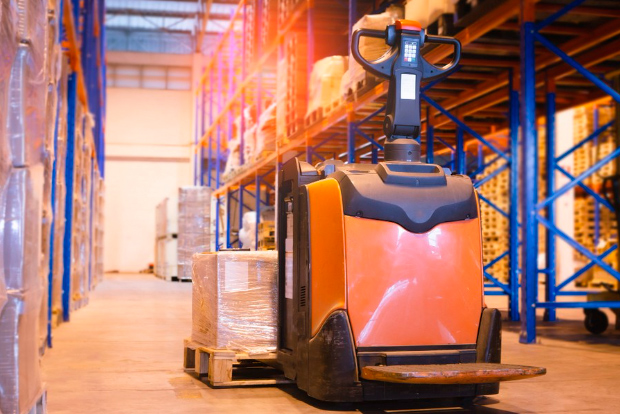

Электрические ведомые штабелеры

По конструкции штабелеры разработаны таким образом, что оператор идет рядом с машиной, управляя рукояткой штабелера. Обучаться для этого специально не надо, главное, соблюдать технику безопасности. Скорость перемещения машины небольшая — 6 км/ч.

Одной из самых популярных на российском рынке моделей является штабелер TOR WS15H-3000SC (1500 кг, 3000 мм). Это экономичный и небольшой штабелёр оснащенный функциями топовых высокоэффективных штабелеров. Благодаря современным технологиям работать на штабелере стало значительно безопаснее, как для оператора, так и для груза. Распространенная проблема в виде резкого старта двигателей подъема и, связанная с этим, сложность плавно и безопасно опустить груз, решена с помощью плавного пуска. Управление плавным спуском/подъёмом встроено в ручку. Также при опускании груза на землю на уровне 10 см штабелер автоматически снижает скорость опускания вил, что предотвращает риски повреждений при работе с хрупким грузом. За безопасность оператора отвечает установка датчика на уровне 600 мм. При поднятых вилах до этого уровня штабелер автоматически замедляет скорость передвижения, что удобно при позиционировании груза. В остальном это классический штабелер лёгкого класса, который эффективно работает на небольших складах и магазинах за счет небольших габаритов и маневренности.

В качестве основных преимуществ оборудования можно выделить:

• регулируемая скорость спуска и подъема;
• автоматическое замедление спуска у земли;
• автоматическое уменьшения скорости передвижения при поднятых вилах;
• удобная ручка управления;
• лёгкий доступ к аккумулятору и узлам;
• кнопка экстренной остановки и аварийный реверс;
• надёжный электромагнитный тормоз;
• высокая устойчивость;
• привод на поворотное колесо;
• компактные габариты.

Сопровождаемая модель TOR CDJ1230-WSL рассчитана на грузоподъемность 1200 кг. Рычаг управления расположен сбоку. Дополнительными преимуществами являются: мощный гидронасос и энергоэффективный электрический привод. Эта экономичная, но проверенная временем модель. Одним из достоинств данной модели – это наличие запчастей.

Одна из самых востребованных машин в классе самоходных штабелеров с высотой подъема до 4,5 метров грузов весом 1,5 тонны это модель Штабелер XILIN 1.5Т 4.5М CDDR15-III. Экономичность данной модели достигнута за счет балансирования всех характеристик под задачу перемещения на сравнительно небольшие расстояния, но с грузоподъемностью 1,5 т. Данная модель отлично подходит для работы с высотными стеллажами, что позволяет сэкономить в разы повысить эффективность товарооборота на складе относительно ручных и легких самоходных штабелеров.

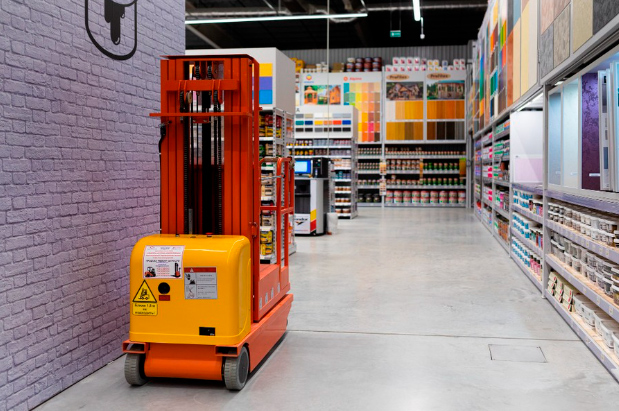

Самоходные электроштабелеры с площадкой для оператора

Разновидность напоминает сопровождаемые модели, но дополнены откидной платформой для размещения оператора. Техника может перемещаться со скоростью 10–15 км/ч, что повышает производительность погрузочно-разгрузочных работ. В узких проходах (около 2 метров) управляющий может спуститься с площадки, сложить ее и вести машину за собой.

Электроштабелеры с кабиной

Усовершенствованные и более дорогостоящие модели для бизнеса. Размеры техники небольшие, работает она на аккумуляторах. В кабине организовано сидячее или стоячее место для оператора. Это позволяет снизить нагрузку на оператора при интенсивном складировании. Скорость перемещения достигает 10–12 км/ч.

Узкопроходные штабелеры

Специальная техника предназначена для применения в узких коридорах (минимальная ширина — 1,7 м) и на высоких стеллажах (до 16 м). Рабочие вилы могут поворачиваться на 180 градусов. В некоторых моделях есть видеокамера. Грузоподъемность варьируется в пределах 700–1500 кг.

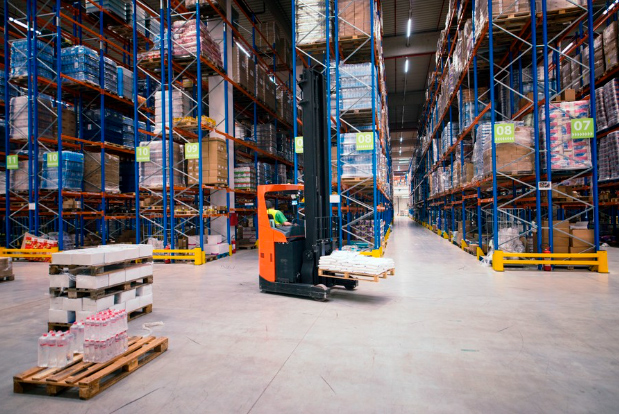

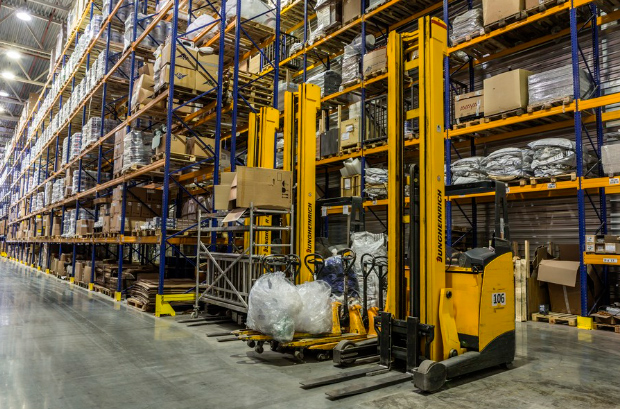

Ричтраки

Что такое стандартный штабелер, для чего он предназначен, мы разобрались. Но есть еще одна разновидность — ричтраки. Такой грузоподъемник впервые появился в 1955 году в Финляндии. Его основное назначение заключалось в подъеме товара на полки высотой до 6 м. При разработке модели инженеры использовали преимущественные характеристики вилочной рохли и классического штабелера.

Использование современного ричтрака с высотой подъема до 11–12 м эффективно. Это обусловлено тем, что аренда помещения стоит дорого при большом метраже. Поэтому часто предприниматели приобретают небольшие склады и устанавливают внутри высокие стеллажи для экономии пространства. В результате дорогостоящее оборудование быстро окупается, буквально за год.

Среди преимуществ ричтраков выделяют:

• высокую скорость работы — до 12 км/ч;
• грузоподъемность, которая достигает 2 т;
• выдвигающуюся мачту на высоту до 13 м;
• минимальные энергозатраты — аккумуляторы автоматически заряжаются во время опускания груза;
• высокую устойчивость — несущая рама держится на трех опорах;
• кабину оператора с электронной панелью управления;
• возможность работы в любую погоду на улице — колеса с увеличенным диаметром выполняются из полиамида, резины или нескользящего нейлона.

Техника, представленная в нашем каталоге, прошла проверку качества ОТК, соответствует ГОСТу.

Как выбрать штабелер для бизнеса

Универсальной инструкции не существует, так как выбор нужной модели зависит от предстоящих задач, характеристик объекта, финансовых возможностей покупателя. Но есть обязательные параметры, которые обязательно следует учесть:

• Остаточная грузоподъемность. В сравнении с номинальной она ниже в 1,5–2 раза. Чем выше поднимается груз, тем меньше показатель. Эта характеристика указывается в инструкции. Техника с высоким значением работает более надежно на верхних полках стеллажей.
• Размеры поддонов. Большинство моделей оборудования рассчитано на европалеты (1200х800 мм). Есть варианты с другими стандартами такими как 1200х1000 мм и 1200х1200 мм, характеристики производитель указывает в сопроводительной документации.
• Дорожный просвет. У штабелеров он меньше, если сравнивать с вилочными погрузчиками. Поэтому пол, где используется техника, должен быть ровным, без углублений и препятствий. Если предполагается перемещение по поверхности с дефектами, лучше выбирать погрузчик или модели с изменяемым или высоким просветом. На штабелерах предпочтительно выбирать полиуретановые и вулкановые колеса и ролики.

• Площадка для оператора. Удобство эксплуатации техники при наличии такой платформы повышается, но скорость работы становится ниже. То же самое относится к откидной площадке, так как маневренность штабелера уменьшается.
• Грузоподъемность и высота подъема. Характеристики следует выбирать с запасом. Например, при необходимости транспортировать паллеты на 1600–1700 кг, лучше заказать штабелер с возможностью подъема 1800–2000 кг. Это предотвратит возможные неисправности из-за перегрузки.

• Тип двигателя. Оптимальный вариант — тяговые АКБ. При работе с такой техникой затрачивается меньше физических усилий, оборудование способно функционировать в течение 8-часовой смены. Полутяговые модели могут работать 3–5 часов без сбоев. Как вариант – использование литиевой батареи, которая может заряжаться при производственных паузах или обеденных перерывах.
• Условия использования. В технической документации к штабелеру указываются критические рабочие температуры. Штабелер предпочтительно использовать в сухом помещении с температурой выше +5 °C. Если нужно хранить штабелер в неотапливаемом здании или использовать в холодную погоду, выбирайте модели с возможностью использования в холодном помещении.
• Обслуживание. Чтобы техника прослужила дольше, важно своевременно проводить ТО, ремонтировать в случае выхода из строя. Рекомендуется заранее узнать, есть ли поблизости сервисный центр, где купить запчасти при необходимости.

Важным показателем является радиус разворота техники, который определяет удобство эксплуатации в ограниченном пространстве:

Как рассчитать вес и высоту штабелируемого груза

Для рационального использования пространства склада, эффективной работы штабелера нужно предварительно вычислить вес и высоту размещения грузов.

1. Уточнить вес поддона с содержимым.
2. Убедиться, что вес поддона не превысит остаточную грузоподъемность штабелера на нужной высоте (данные приведены в паспорте и на диаграмме мачты штабелера).
3. Максимальная высота балки стеллажа или поверхности, куда нужно поставить груз, равна высоте подъема штабелера минус 200–250 мм на свес поддона с вил.
